WaterModifier

GitHub

一个 AI 辅助的桌面工具，用于编辑地理地形数据集中的水域掩码。浏览卫星瓦片地图，点几个前景 / 背景点，由 Segment Anything 分割出水域，结果直接写回 Cesium quantized-mesh .terrain 瓦片——并自动同步到各 LOD 等级。工具在真实 GIS 数据集（瑶湖机场，maxzoom 18）上完成验证。

由两个协作进程构成：Unreal Engine 5.4 前端（地图浏览、可视化、交互）+ Python 后端（SAM 推理 + 地形文件二进制改写），通过 TCP socket（长度前缀协议）通信。

为什么做这个

在 Cesium quantized-mesh 数据集里，水域掩码不是一张能单独打开、单独保存的图层，而是藏在每一个 .terrain 瓦片文件末尾的一段扩展记录里。它的偏移还不是固定的：要先跳过 88 字节文件头，再按各段自带的长度前缀依次跳过顶点数据、三角形索引（索引宽度按三角形数在 2 字节与 4 字节之间切换）、以及西 / 南 / 东 / 北四条边索引表，才能扫到扩展记录、判断里面有没有类型 2。同一片水域在 LOD 金字塔上还被复制了很多份——改动一级，下面每一级都有四倍数量的瓦片需要跟着改。

于是"这片水库应该是水"这样一个人类尺度的编辑意图，落到数据上就是成千上万个瓦片文件的字节级重写。WaterModifier 要做的就是把这两端接起来：一端是按真实经纬度铺在屏幕上的瓦片金字塔和几次鼠标点击，另一端是批量的二进制改写与逐级同步。

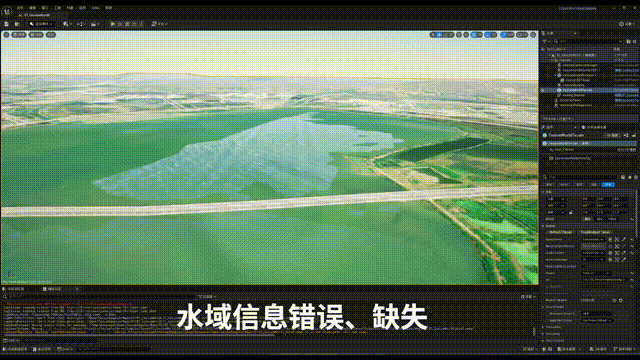

WaterModifier 演示

前端（UE 5.4，C++）

  • 🗺️ TMS 瓦片地图浏览器 — 顶视正交相机，拖拽 / 滚轮缩放；瓦片管理器每帧 diff 视口覆盖的瓦片范围，仅增量加载新进入视野的瓦片
  • 🌐 实时地理坐标 — 由瓦片集的 units-per-pixel 元数据实时换算经纬度；切换 LOD 时相机重新锚定到相同地理位置
  • 💧 水域可视化 — C++ 直接解析 quantized-mesh .terrain 二进制格式（顶点 / 索引块、边索引、扩展记录——类型 2 即水域掩码），将现有水域以蓝色叠加显示

后端（Python + PyTorch）

  • 🤖 SAM 分割 — 当前视口导出为 EXR、色调映射后喂给 Segment Anything（ViT-B，CUDA）；左键为前景提示点、右键为背景点，可反复加点迭代直到掩码满意
  • ✍️ 手动模式 — Photoshop 钢笔式多边形选区，射线法点内测试栅格化
  • 📝 地形文件原地改写 — 逐瓦片掩码合并，支持覆盖与叠加两种模式，兼容 1 字节统一掩码和完整 256×256 掩码，并能为从未有过水域掩码的瓦片追加扩展
  • 🧹 形态学清理 — 开 / 闭运算去除分割噪点，再经平滑卷积让水域边缘自然过渡
  • 🔁 LOD 同步 — 修改递归下推至更高缩放等级：父瓦片掩码四象限拆分 + 最近邻上采样，一路同步到数据集最高 LOD
  • 📊 实时进度 — 批量写入期间，定时线程每 0.5 秒向 UI 回传已修改瓦片数

关键技术点

  • 双端二进制格式一致性 — Cesium quantized-mesh-1.0 的解析在两端各实现一遍：Python 端负责写（手动走 header / 顶点 / 索引块 / 边块 / 扩展记录，索引宽度按三角形数自适应 2 / 4 字节），UE C++ 端负责读（可视化），两端对格式的理解必须逐字节一致
  • 相机 ↔ 瓦片坐标换算 — C++ 函数库实现相机视图 → 瓦片编号 → 地理坐标的完整链路（含 tilemapresource.xml 解析、units-per-pixel 换算）

设计取舍

  • 🔌 socket 只走指令，像素走文件系统 — 协议里只有指令关键字加字符串参数（选点坐标、LOD、地形根目录、左下角瓦片编号、视野范围、瓦片尺寸），回复是 SegmentDone / ModifyDone 这类短字符串。两张图片改在工作目录里交接：UE 把当前视口的 Render Target 导出为 EXR，Python 读它做分割；Python 写出掩码 PNG，UE 再加载成运行时贴图。被放弃的方案是把像素缓冲直接塞进 socket；代价是两个进程被绑在同一个工作目录上。
  • 🧭 逐段跳过，而不是直接定位掩码 — 掩码偏移取决于顶点数、三角形数与索引宽度，固定偏移这条路走不通，只能按每段自带的长度前缀一段段跳。代价是同一套遍历逻辑在两端各实现一遍——Python 端负责写、UE C++ 端负责读——两边对字段偏移与跳转规则的理解必须始终一致。
  • 📦 写入端始终输出完整网格 — 掩码负载要么是 1 字节的全水 / 全陆统一标志，要么是完整的 256×256 = 65536 字节网格。遇到 1 字节负载时直接升格：改写长度域、删掉那一个字节、追加完整网格；完全没有掩码扩展的瓦片则在文件末尾追加一条扩展记录。保留紧凑的 1 字节形式本可以省空间，但下游每一处都要维护两条分支；代价是整文件的读—改—重写，而不是原地字节修补。
  • 📄 三个文件名就是数据集契约 — 瓦片地图根目录要有 tilemapresource.xml（提供各 LOD 的 units-per-pixel 列表）与 meta.json（提供 maxzoom），地形根目录要有 layer.json。maxzoom 是读文件得来的，而不是从磁盘上的金字塔结构推断的：好处是不必扫目录、行为可预期，代价是数据集必须按约定提供这个文件。
  • ⏱️ 进度用自我重挂的定时器回传 — 批量修改期间由一个 0.5 秒定时器把已完成瓦片数写回 UI，每写回一个 .terrain 文件计数加一（含递归同步到的子瓦片）。好处是实现简单、不侵入写入循环；代价是这条数据绕开了带长度前缀的协议，接收端要单独识别。

技术栈

UE 5.4 / C++ · Python / PyTorch — segment-anything（ViT-B）、NumPy / SciPy / OpenCV、TcpSocketPlugin；作用于 TMS 瓦片金字塔与 Cesium quantized-mesh-1.0 地形数据。 分割使用 SAM ViT-B（segment_anything 锁定到上游特定 commit，torch 2.4.1 + cu124）；界面提供 256 / 512 / 768 / 1024 / 2048 五档视野范围，默认 1024。
